Сорбционный блок

Сорбционный фильтр. Фильтр представляет собой цилиндрическую стеклопластиковую емкость с патрубками для поступления и отвода воды. В данном фильтре использована динамическая адсорбция, т.е. процесс, при котором раствор адсорбента протекает через неподвижный слой сорбента. В качестве сорбента используется природный камень шунгит, активированный уголь и гидрофобный сорбент НЕС. Это позволяет:
1. эксплуатировать очистные сооружения без замены сорбционной загрузки более 3-х лет;
2. обеспечить высокую степень очистки на всем протяжении периода эксплуатации.

Граница между использованным и свежим сорбентом не четкая. Срок службы сорбента определяется степенью очистки на выходе и зависит от уровня загрязнения взвешенными веществами, а также от концентрации нефтепродуктов на входе.
После сорбционного фильтра степень очистки может составлять по взвешенным веществам - до 3 мг/л, по нефтепродуктам - до 0,05 мг/л.

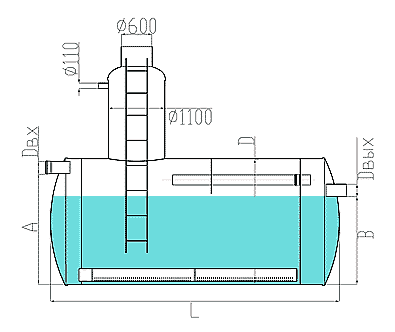

Размеры

Производительность Q (л/с)	10	15	20	30	40	50
Высота вход. трубы A (мм)	1290	1250	1250	2200	2100	2100
Высота вых. трубы B (мм)	1190	1150	1150	1750	1900	1900
Диаметр фильтра D (мм)	1500	1500	1500	2500	2500	2500
Длина фильтра L (мм)	4300	4750	6700	5700	8000	10200
Диаметр вход/вых трубы Dвх, Dвых (мм)	160	200	200	250	315	315

Сорбционный фильтр 10 л/с, 55.14 Kb
Сорбционный фильтр 15 л/с, 56.87 Kb
Сорбционный фильтр 20 л/с, 69.1 Kb
Сорбционный фильтр 30 л/с, 55.02 Kb
Сорбционный фильтр 40 л/с, 65.59 Kb
Сорбционный фильтр 50 л/с, 73.34 Kb
